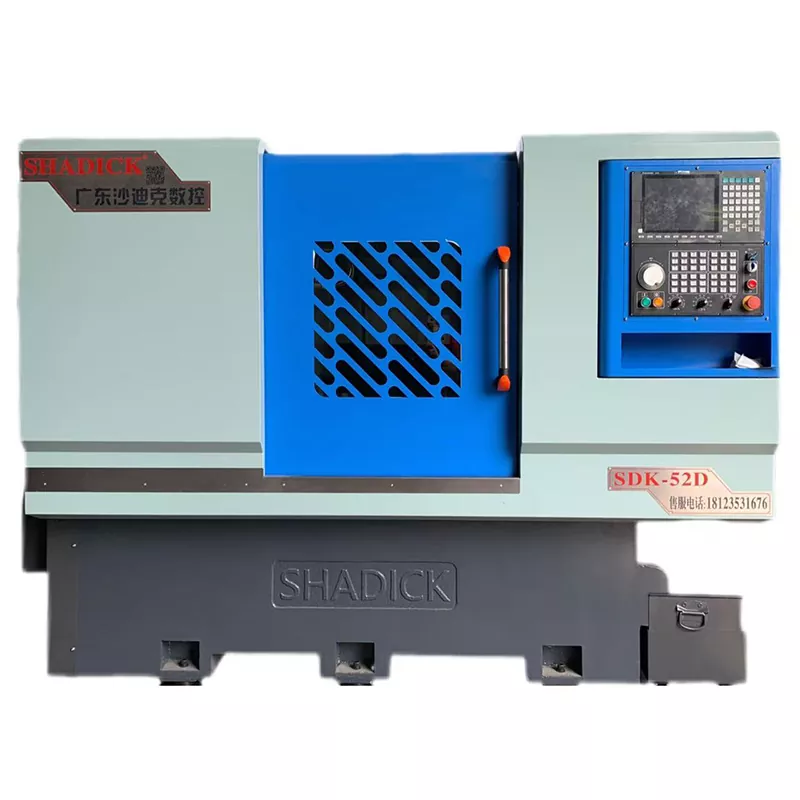

タレットCNC工作機械の構造は何ですか?

タレットCNC工作機械複数のプロセスを統合できる能力により、精密製造分野の重要な機器となっています。その構造設計は、「効率的な工具交換、正確な位置決め、安定した加工」という 3 つの中心目標を中心に展開されています。すべてのコンポーネントが連携して、複雑な部品の自動生産を実現します。

基本的なサポート: ベッドとガイド レール システム

ベッドはタレット CNC 工作機械の基本フレームです。主に高強度鋳鉄または溶接鋼構造で作られています。時効処理により内部応力を除去し、長期間の使用でも変形しません。ベッドに設置されるガイドレールシステムはリニアガイドレールとハードレールに分けられます。リニアガイドレールは摩擦係数が小さく位置決め精度が高く、高速軽切削に適しています。ハードレールは焼入れおよび研磨されており、強力な耐荷重能力を備えており、重切削シナリオに適しています。ガイドレールとベッドの接合面は、作業台などの可動部の真直誤差を0.01mm/m以内に抑えるために精密な研磨が必要で、加工精度の基礎となります。

コア機能：タレットツールホルダーとスピンドルユニット

タレットツールホルダーは、通常のツールホルダーと区別するランドマークコンポーネントです。CNC工作機械。円盤型または角型で、8 ～ 24 個の異なる工具 (旋削工具、ドリル、タップなど) を保持できます。サーボ モーターは内部のカムまたはギア機構を駆動し、工具の高速回転を実現します。工具交換時間は通常 0.5 ～ 2 秒であり、プロセス変換にかかる時間を大幅に短縮できます。ツールホルダーの位置決め精度は重要な指標です。上位機種の繰り返し位置決め誤差を0.002mm以内に抑えることができます。

主軸ユニットはワーク（旋盤）を回転させたり、工具（フライス盤）を回転させたりする役割を担っています。スピンドルモーター、軸受群、スピンドルボックスで構成されます。高速スピンドルはセラミックベアリングまたは電動スピンドル技術を使用しており、速度は10,000r/min以上に達します。低速重荷重主軸には高精度転がり軸受を採用し、安定した出力トルクを確保します。主軸先端の治具（三爪チャックやコレットなど）には、高速回転時のワークの緩みを防ぐため、強いクランプ力が必要です。

駆動と変速機：サーボシステムとボールネジ

タレット CNC 工作機械の各軸の動きは、サーボ モーター、ドライバー、位置フィードバック デバイス (格子定規やエンコーダーなど) を含むサーボ システムによって駆動されます。モーターはボールねじまたはギアラックを介して可動部品に接続され、回転運動を直線運動に変換します。ボールねじのリード精度は位置決め精度に直接影響し、精密ねじのピッチ誤差は0.005mm/300mm以内に抑えられます。タレットツールホルダーの回転運動にはアブソリュートエンコーダも装備されており、停電後にゼロに戻ることなく正確な位置決めを保証します。

制御システム：CNCユニットと操作インターフェース

CNC ユニットは装置の「頭脳」です。産業グレードのコンピューター チップを使用し、専用の CNC システム (ファナックやシーメンスなど) を実行します。数千の加工プログラムを記憶し、Gコード、Mコードプログラミングをサポートし、直線補間や円弧補間などの複雑な軌道制御を実現します。操作インターフェイスはほとんどがタッチスクリーンと物理ボタンの組み合わせで、オペレータがパラメータを入力したり、加工プロセスをシミュレーションしたり、リアルタイムのステータス（主軸速度、送り速度、工具寿命など）を監視したりするのに便利です。一部のハイエンドモデルでは、リモート診断機能もサポートしており、モノのインターネットモジュールを通じて障害警告やプログラム更新を実現します。

補助システム: 冷却、潤滑、保護

冷却システムは、スプレーまたはミストによって切削液を加工領域に正確に供給し、工具温度を下げて切りくずを洗い流します。潤滑システムは、タイミングと定量的なオイル供給を使用して、ガイド レール、リード スクリュー、およびその他の可動ペアを潤滑し、摩耗を軽減します。保護システムは保護カバーと切りくず除去装置を備えています。保護カバーは切削液の飛散や塵埃の侵入を防ぎます。切りくずコンベア（チェーンプレートタイプまたはスパイラルタイプ）は、処理に影響を与える堆積を避けるために適時に切りくずを除去します。

の構造設計タレットCNC工作機械「統合、高精度、高効率」という現代の製造コンセプトを体現しています。さまざまな部品を連携させて旋削・フライス加工・穴あけ・中ぐり加工などの複数の工程を1台で完了できるため、生産サイクルを大幅に短縮でき、航空宇宙や自動車製造などの分野の中核となる加工装置となっています。
