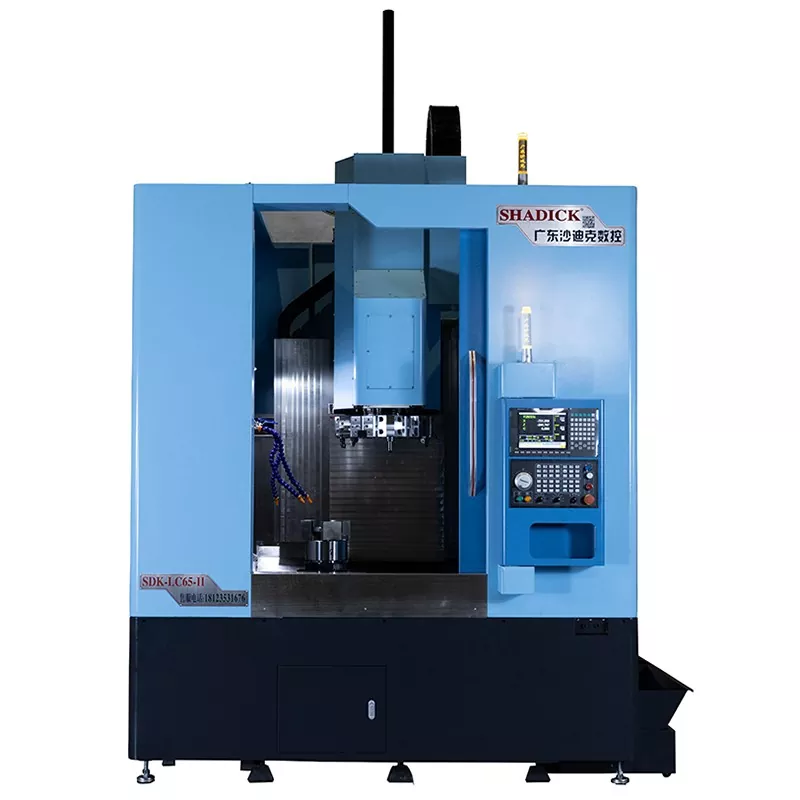

80の垂直CNC工作機械

80の垂直CNC工作機械には、複雑なワークピースの多面的な機械加工ニーズに柔軟に適応する多軸制御が装備されています。ワークベンチの位置は直感的で、プログラミングは簡単で、オペレーターが機械加工操作とプログラムの調整を実行するのに便利です。さまざまな産業の処理ニーズを満たすために、金属、非金属などを含むさまざまな材料を処理できます。

お問い合わせを送信

製品説明

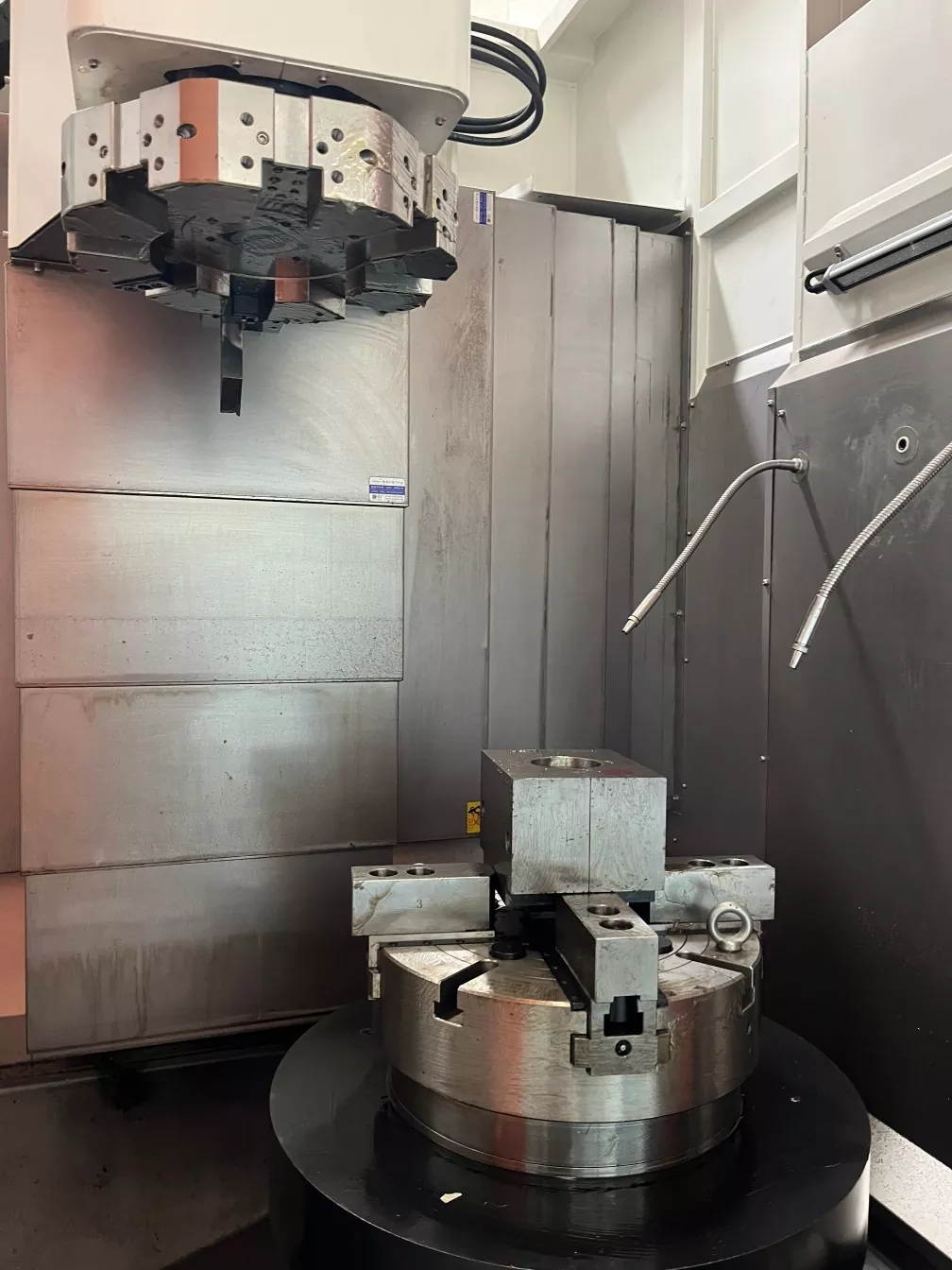

安定した処理：ワークピースは自然に重力によって配置され、高精度処理を確保するための安定した切断リングを提供します。ドイツのショット砲塔と組み合わせて、80の垂直CNC工作機械は、高精度、正確な位置付け、強い剛性を持っています。

両方の軸（XZ）は、55mmのヘビーデューティローラートラックと50mmのネジ棒を使用し、6つのヘビーデューティスライダーでサポートされています

大きな外径と重い重量の部品を処理するのに適しています。

工作機械のベースはほぼ正方形で、剛性が高く、変形と動きの影響が減少します。

製品パラメーター（仕様）

処理能力	LC60	LC80
ベッドボディを回転させます	φ700	φ850
最大の直径処理	φ600	φ800
スピンドル
紡錘の鼻	A2-8	A2-11
バーアパーチャ	φ86	φ60
スピンドル速度	0-2000
機械的精度
ポジショニングの精度を繰り返します	±0.008
スピンドル発射	≤0.008/100mm
スピンドルテーパー	≤0.008/100mm
X、Zクロスヘア	≤0.008/100mm
x/z軸高速移動速度	24m/min
軸ストローク
X軸ストローク	500mm
Z軸ストローク	750mm
モーターパワー
スピンドル（サーボ）とモーター	15kw
x軸（サーボ）とモーター	2.9kw
Z軸（サーボ）とモーター	2.9kw
フラッシュ
フラッシュ	380ツールトレイを備えた8つのワークステーション
他の
重さ	9000kg	11000kg
機械的寸法	245023302650

製品の祭りとアプリケーション

シャフト、ギア、ホイールハブなどの重い部品処理は、重機の製造、採掘、オイル抽出などの産業で広く使用されています。航空宇宙コンポーネントなど、高精度を必要とするフィールドには、非常に高い加工精度と表面の品質が必要です。大型金型および機器コンポーネントの製造：金型製造や発電機器などの大規模なコンポーネントの複雑な形状と高精度の要件を満たす。
