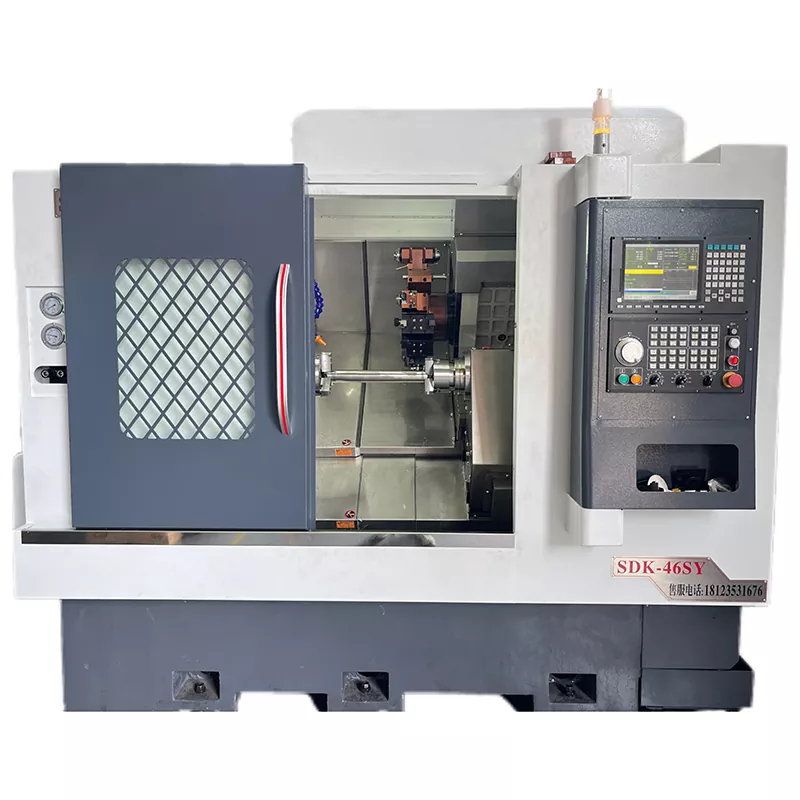

ダブルスピンドルシングルタレットCNC工作機械

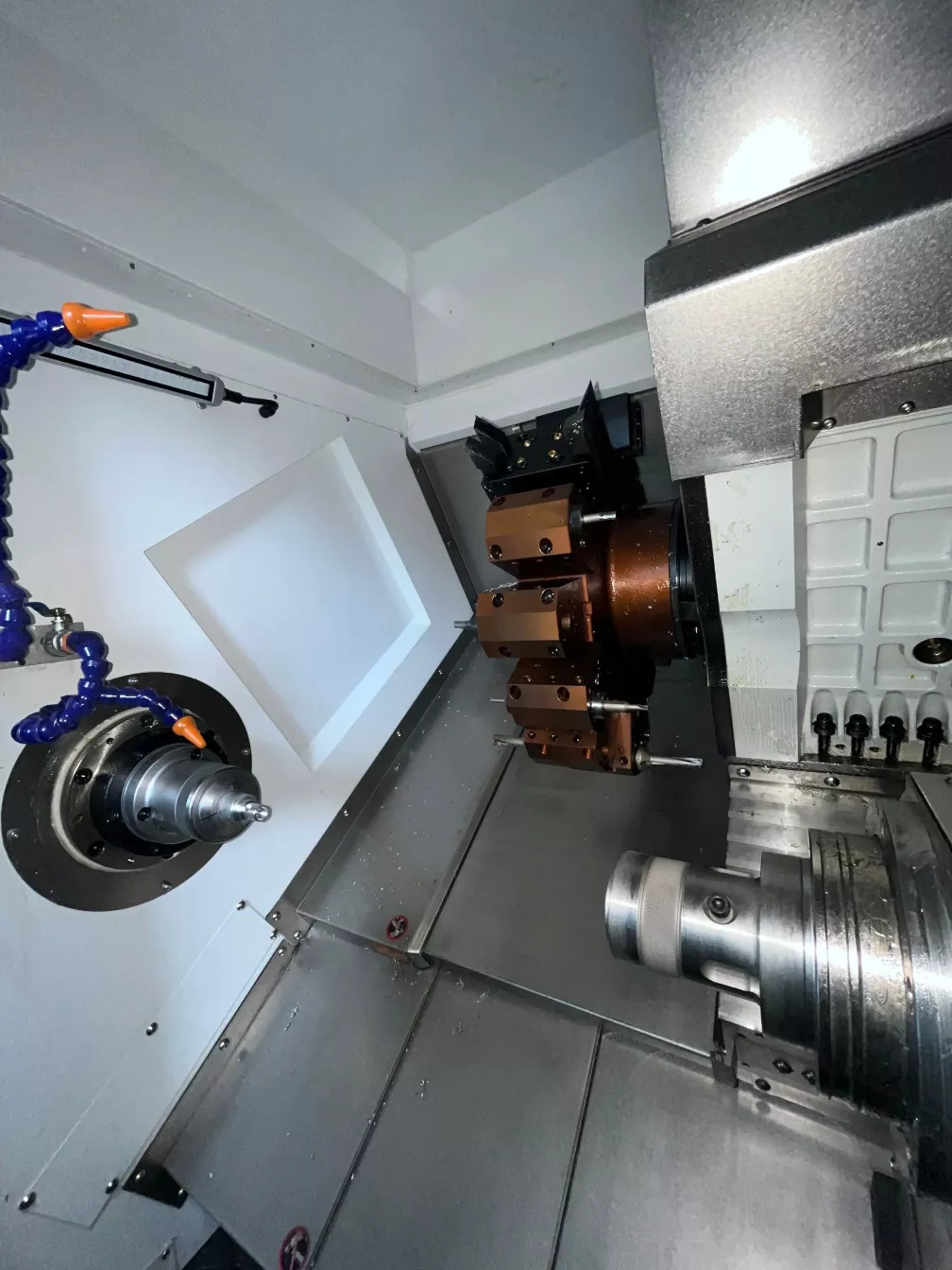

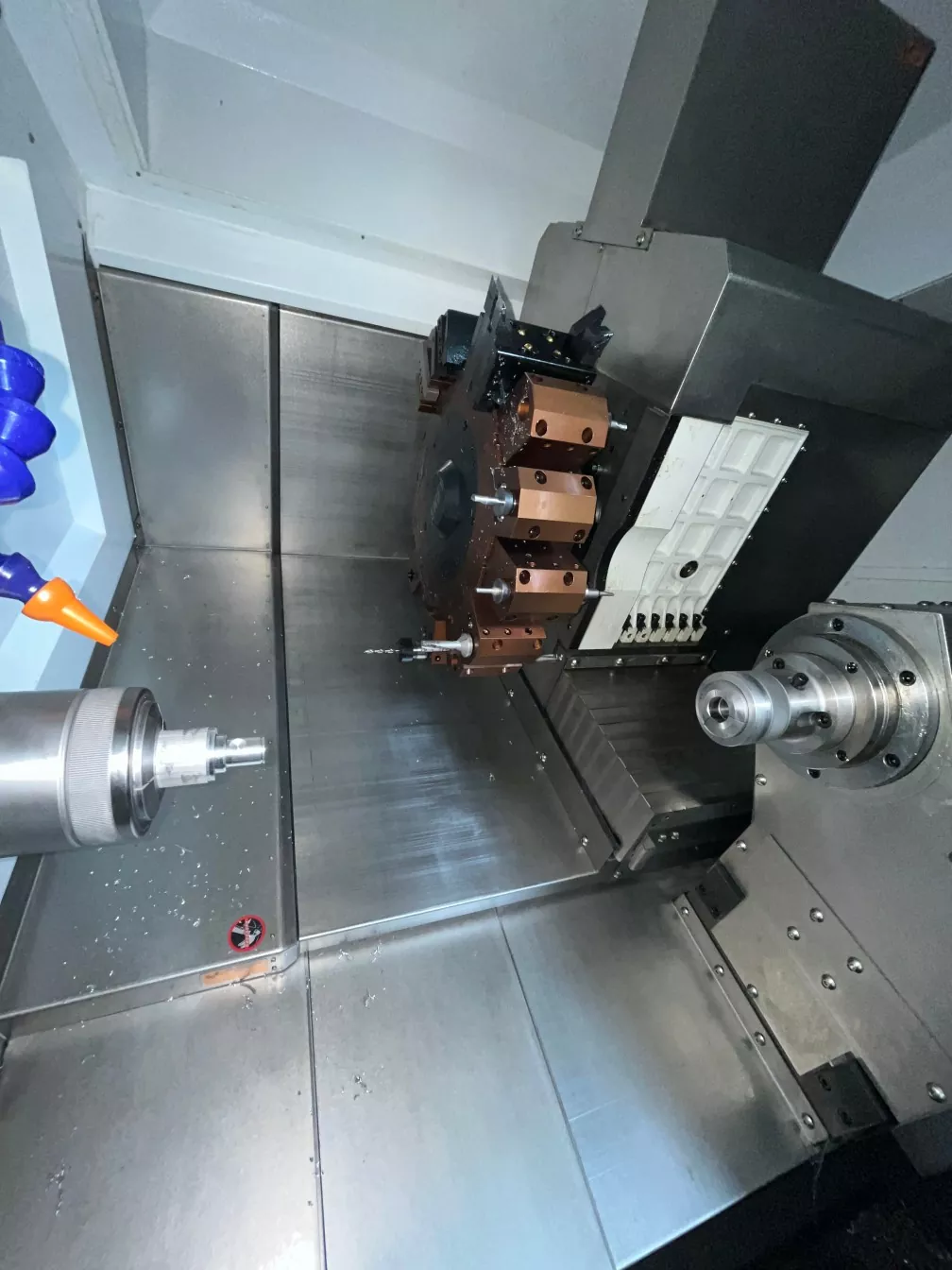

ダブルスピンドルシングルタレットCNC工作機械は、名前が示すように、工作機械には2つのスピンドルとタレットが装備されています。このタイプの工作機械のベッドには、通常、ワークピーススピンドルフレームとワークピースサブスピンドルフレーム、および可動タレットが装備されています。ワークピーススピンドルフレームとワークピースサブスピンドルフレームは、それぞれクランプおよび加工ワークピースに使用されますが、ツールホルダーは操作を切断する責任があります。

お問い合わせを送信

製品説明

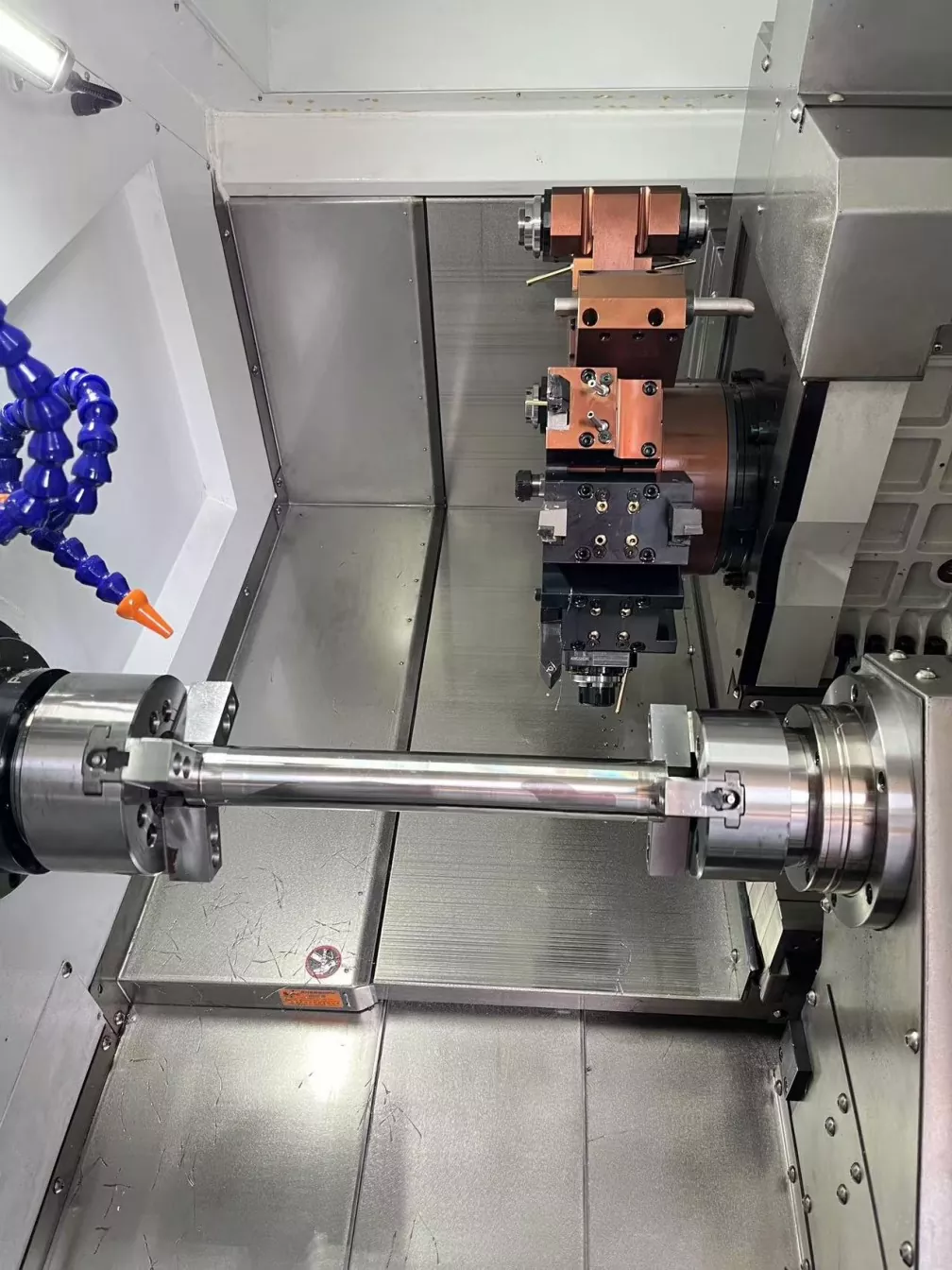

従来のCNC旋盤と比較して、ダブルスピンドルシングルタレットCNC工作機械の自動化が高くなっています。プログラミング、手動の介入とエラーの削減、および処理の精度と安定性の向上を通じて、自動処理を実現できます。タレットは、処理要件に応じて適切な位置に移動するために、上下、左、右の変位を備えたスライドレールシートに設置できます。砲塔を移動することにより、工作機械はワークピースの両端の機械加工を完了し、機械加工の柔軟性をさらに向上させることができます。

製品パラメーター（仕様）

処理能力	46Sy
ベッドボディを回転させます	φ500
最大の直径処理	φ350
最大処理長	400mm
スピンドル
紡錘の鼻	A2-5
バーアパーチャ	φ45
スピンドル速度	0-4500
補助スピンドルモーター	A2-4（モータースピンドル）
バーアパーチャ	φ36
スピンドル速度	0-5000
機械的精度
ポジショニングの精度を繰り返します	±0.005
スピンドル発射	≤0.005/100mm
スピンドルテーパー	≤0.005/100mm
X、Zクロスヘア	≤0.005/100mm
x/z軸高速移動速度	24m/min
軸ストローク
X軸ストローク	220mm
Z軸ストローク	420mm
Y軸を移動します	±45mm/±50mm
モーターパワー
スピンドル（サーボ）とモーター	7.5kw
x軸（サーボ）とモーター	3.1kw
Z軸（サーボ）とモーター	3.1kw
y軸（サーボ）とモーター	2.4kw
フラッシュ
フラッシュ	BMT45/55
他の
重さ	4200kg
機械的寸法	245017502120

製品の祭りとアプリケーション

ダブルスピンドルシングルタレットCNC工作機械は、ローラー、スポーツ用品、農業機械、自動車部品などの産業の部品の機械加工に広く使用されています。これらの産業には、部品の精度と効率を加工するための高い要件があり、デュアルスピンドルシングルタレットCNC工作機械は、これらのニーズを満たすための理想的な選択です。
