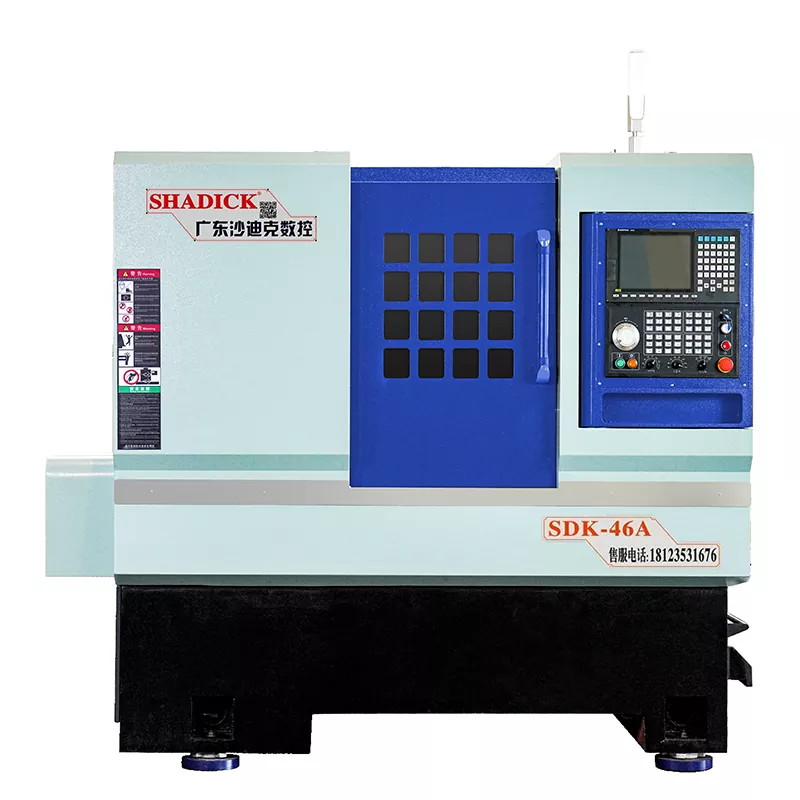

Row Tool Hobbing CNC Machine Tools

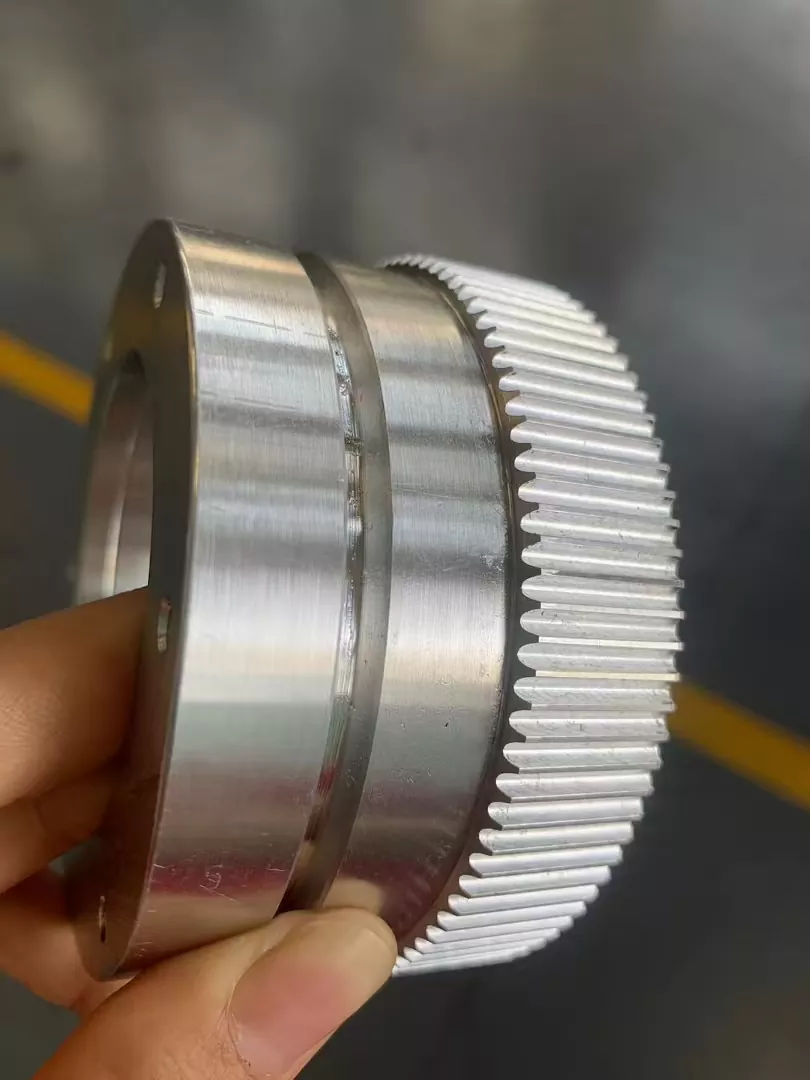

Row Tool Hobbing CNC Machine Toolsは、顧客のギアバッチ処理のニーズを満たすために特別に設計されています。カスタマイズ機能が高く、ギアの特定のサイズに応じて、対応するギアホッビングツールホルダーを正確に構成できます。この機能は、追加のホビングマシンを購入する必要なく、顧客向けの効率的なギア生産プロセスを大幅に促進し、それによりコスト管理、時間効率、および人的資源を大幅に節約できます。要するに、この工作機械は、ワンストップソリューションを通じて、ギア生産の経済と適時性を最適化します。

お問い合わせを送信

製品説明

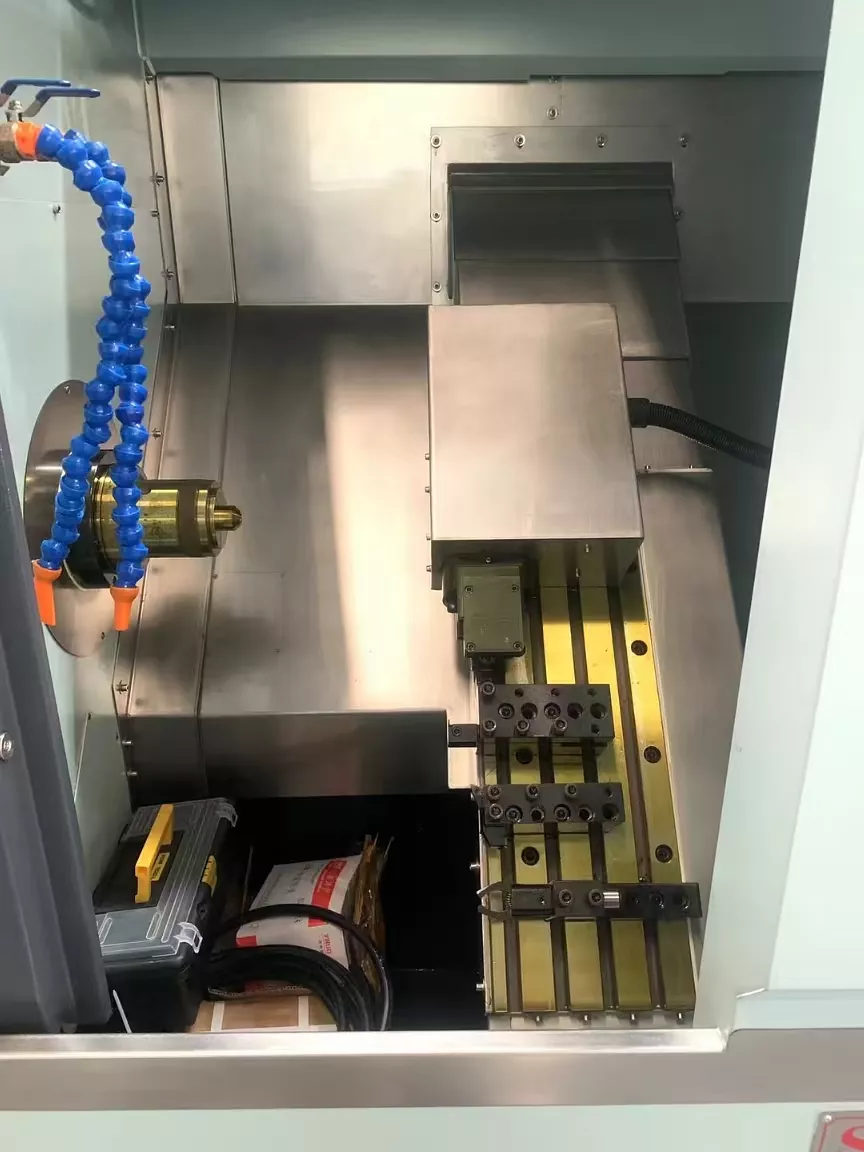

Row Tool Hobbing CNC Machine Toolsには、適切に設計されたベッド、コンパクトな構造があり、操作と保守が簡単です。 Gear Hobbing Tool Holderには、正確な位置決めおよび調整機能があり、最良の切断効果を達成するために、機械加工に応じてツールを微調整できます。同時に、ツールホルダーには、ツールを調整された位置にしっかりとロックできるようにするための便利なロックメカニズムも装備されています。

製品パラメーター（仕様）

処理能力	46a	52a
ベッドボディを回転させます	φ500
最大の直径処理	φ350	φ400
スピンドル
紡錘の鼻	A2-5	A2-6
バーアパーチャ	φ46	φ52
スピンドル速度	0-6000	0-6000
機械的精度
ポジショニングの精度を繰り返します	±0.005
スピンドル発射	≤0.005/100mm
スピンドルテーパー	≤0.005/100mm
X、Zクロスヘア	≤0.005/100mm
x/z軸高速移動速度	24m/min
軸ストローク
X軸ストローク	900mm
Z軸ストローク	400mm	350mm
モーターパワー
スピンドル（サーボ）とモーター	7.5kw	11kw
x軸（サーボ）とモーター	1.3kw	1.7kw/2.4kw
Z軸（サーボ）とモーター	1.3kw	1.7kw/2.4kw
他の
重さ	3200kg	3300kg
機械的寸法	223016001900
